Выберите правильный кабель дисплея

  1. Во время проблемной зоны
  2. Но как насчет еще больших экранов?
  3. В чем проблема?
  4. Слишком много булавок?
  5. Что еще происходит?

Существует много мифов о кабелях, но, как и во всех мифах, есть причина, по которой они возникают. В некоторых случаях кабель очень важен, в других случаях это играет лишь незначительную роль.

При подключении одного или нескольких мониторов к ПК это обычно не вызывает проблем. Обычно он поставляется с кабелем в упаковке, когда вы покупаете монитор, и, вероятно, подходит для экрана компьютера.

Но иногда это не так просто, и вы можете не получить нужную картинку на новом экране.

Во время проблемной зоны


Многие использовали 17 и 19-дюймовые ЖК-мониторы в течение нескольких лет и хотят получить что-то большее. Широкоформатное 22-дюймовое и 24-дюймовое HD-разрешение с разрешением 1920x1080 стало новым «стандартом»
Те, кто использует экраны для выполнения более сложных задач, чем большинство людей, выбирают 24-дюймовый экран 1920x1200, также важно учитывать то, что происходит на высоте или снизу.

Пока вы придерживаетесь этих форматов и разрешений, с кабелями проблем нет. Любой кабель DVI будет работать отлично, и если вы по какой-то причине подключили его с помощью кабеля VGA, то, вероятно, это тоже нормально, если длина скромная, а в остальном - приличного качества.

Но как насчет еще больших экранов?

Как только вы перейдете к разрешению более 1920x1200, у вас могут возникнуть проблемы. Ранее мониторы такого размера были зарезервированы для профессиональных пользователей, как из-за требований цены, так и места. Но когда уровень цен падает, и мы обращаемся к большим экранам, все больше людей выбирают действительно большие экраны.

Обычно самые большие экраны имеют размер 30 дюймов с разрешением 2560 x 1600, но имеют цену в классе подержанных автомобилей.

Но есть также экраны с диагональю 27 дюймов с разрешением 2560 x 1440, которые на момент написания можно было купить за 7000 норвежских крон.

Для тех, у кого более нормальный бюджет экрана, есть также доступные варианты 23 дюймов с разрешением 2048x1152 до 2000 крон.

Существует много мифов о кабелях, но, как и во всех мифах, есть причина, по которой они возникают

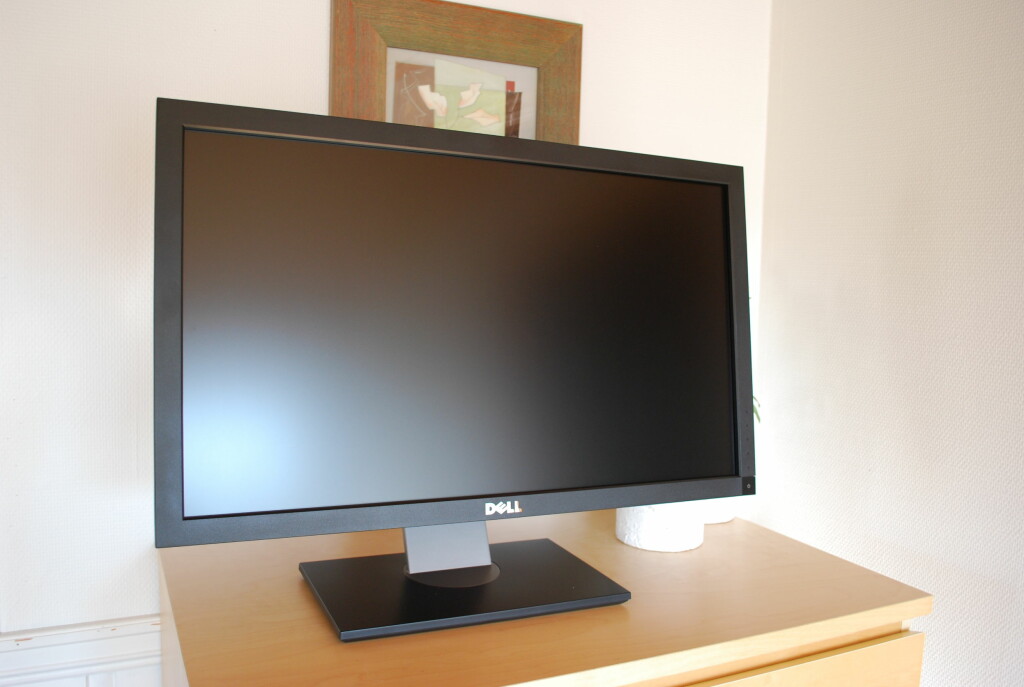

LCD в 27- и 30-дюймовом классе будут очень распространены в ближайшие несколько лет. Здесь DELL U2711 ULTRASHARP 27 "Фото: Bjørn Eirik Loftås Показать больше

В чем проблема?

Проблема в том, что обычный кабель DVI не способен передавать более 2098 x 1311 в широком формате. Если вы идете по этому пути, вам нужна большая полоса пропускания и отдельный тип кабеля с несколькими проводниками и несколькими контактами в разъеме.

Вам нужен кабель DualLink DVI.

С помощью такого кабеля передаются два полных DVI-сигнала, которые распределяются, чтобы заботиться о каждом другом пикселе.

Если у вас есть кабель с двумя группами контактов (2 x 3x3), его нельзя использовать на экранах с высоким разрешением.

Вам нужен кабель, в котором все 24 контакта активны и имеют выводы к другому концу кабеля.

Вам нужен кабель, в котором все 24 контакта активны и имеют выводы к другому концу кабеля

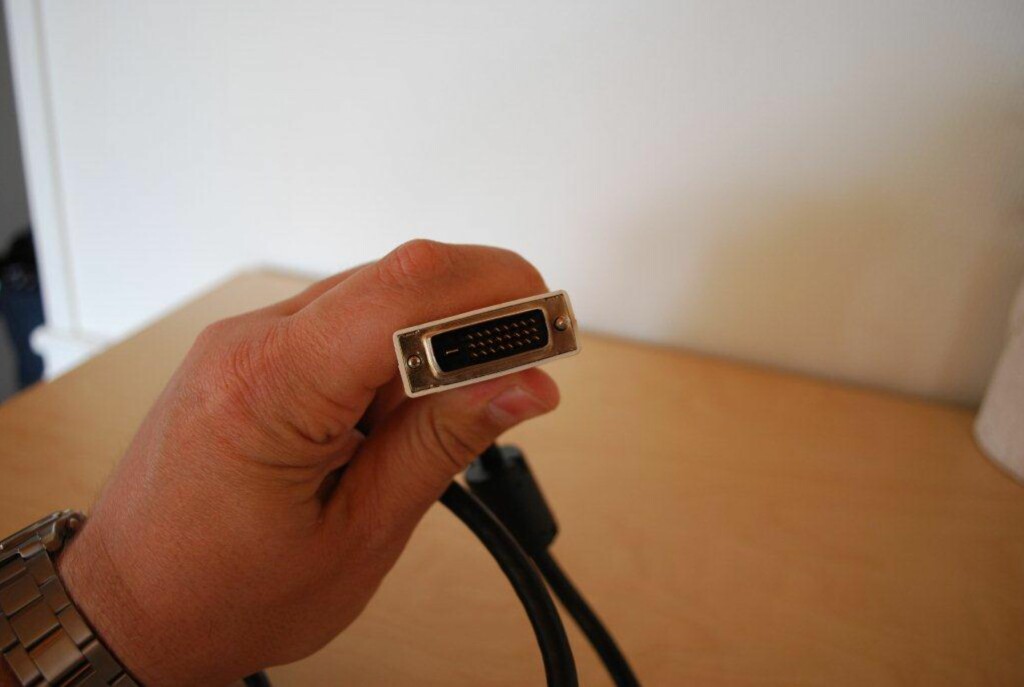

DualLink DVI кабель Фото: Bjørn Eirik Loftås Показать больше

Пропускная способность в таком кабеле DualLink может достигать 1,65 Гбит, а цифровой видеосигнал между ПК и монитором всегда несжатый - нет места для какой-либо временной задержки, пока сигналы упакованы и распакованы.

И нет, HDMI не может быть использован, он не поддерживает более высокое разрешение, чем обычный DVI.

Слишком много булавок?

Но у стандарта DVI также есть несколько вариантов, которые могут готовить и скреплять. На одной стороне разъема есть плоская ручка, а иногда на каждой длинной стороне есть 4 контакта. Это аналоговые сигналы с видеокарты, которые вы можете извлечь на монитор, который имеет только вход VGA, используя переход / адаптер.

Однако разъем DVI на большинстве дисплеев не имеет отверстий для аналоговых контактов. Вы пытаетесь подключить полностью подключенный кабель DualLink DVI, который оснащен всеми контактами - тогда он не помещается в экран ...

Поэтому вам необходим кабель DualLink DVI с выводами и поддержкой всех цифровых сигналов, но без выводов для аналоговых сигналов.

Что еще происходит?

Если вы попытаетесь подключиться к монитору с высоким разрешением с помощью обычного кабеля DVI, вы получите только «половинное» изображение, обычно материализованное через нечеткие знаки на экране.

Если вы попытаетесь подключиться к монитору с высоким разрешением с помощью обычного кабеля DVI, вы получите только «половинное» изображение, обычно материализованное через нечеткие знаки на экране

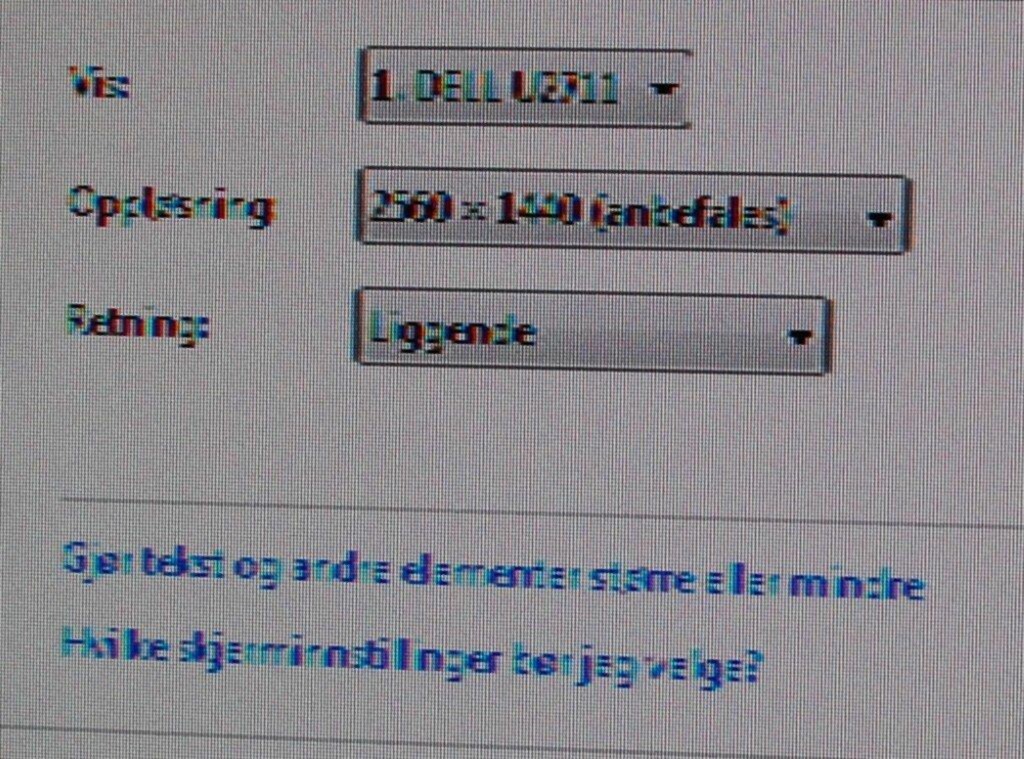

Да, в полном разрешении, но текст не похож на лунный свет. Это связано с тем, что полоса пропускания просто недостаточно велика для передачи всех данных, и экран пытается, а также может компенсировать это. Фото: Bjørn Eirik Loftås Показать больше

Если вместо этого вы попробуете свои силы в VGA, если у вас нет кабеля DualLink, вы можете столкнуться с риском того, что ваша видеокарта не поддерживает такое высокое разрешение. Это относится в первую очередь к интегрированным графическим решениям.

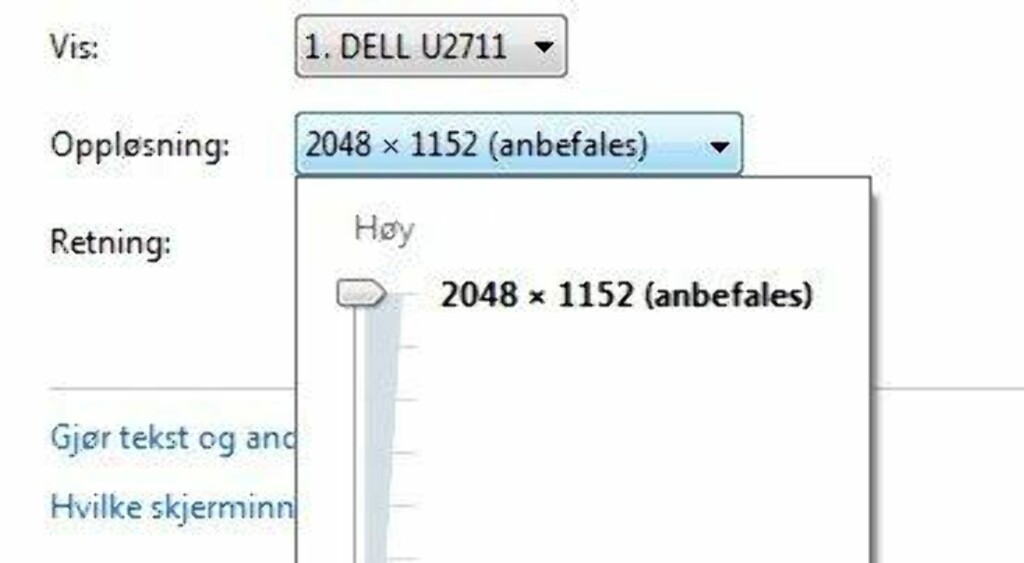

Максимальное разрешение VGA на интегрированной видеокарте ATI Radeon HD 4290. Показать больше

Также прочитайте наше руководство по различным разрешениям экрана в эта статья ,

Если вы хотите узнать больше о DVI, вы найдете хороший обзор Википедия ,

Вам интересно, решает ли DisplayPort эти проблемы? Тогда вы можете прочитать эта статья
